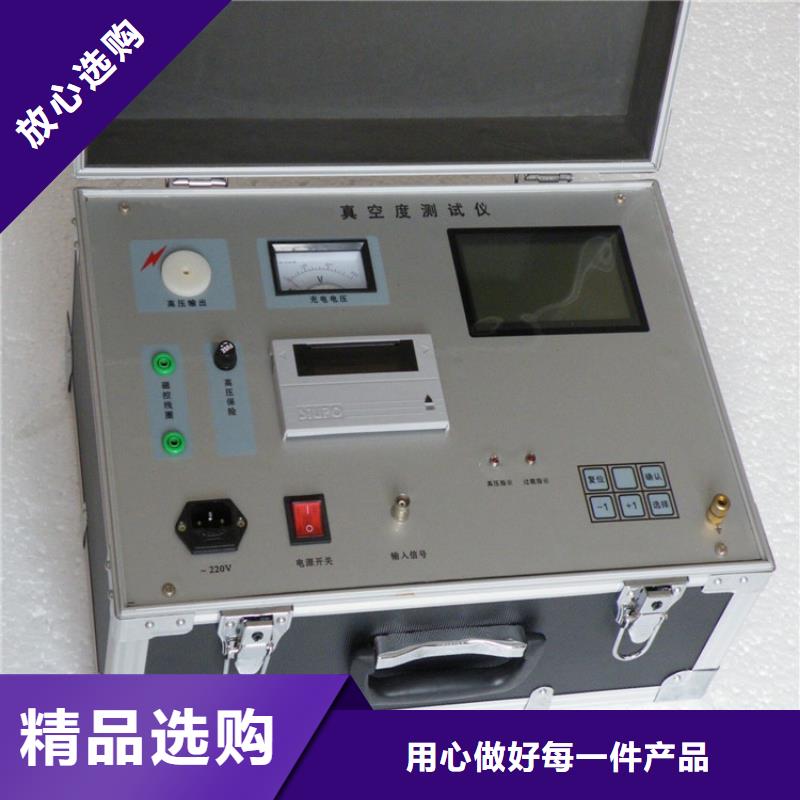

广西北海真空度开关测试仪本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。二、技术指标1、检测对象：各种型号真空开关管。2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。3、适用范围：本仪器为一机多用型，可测多种型号真空开关。4、检测范围： 10-5—10-1 Pa 5、测量精度： 10-5—10-4 Pa ， 10％ 10-4—10-3 Pa ， 10％10-3—10-2 Pa ， 10％10-2—10-1 Pa ， 10％6、磁场电压： 1700V7、脉冲电场高压：30KV8、测试真空度时开关管开距：正常使用开距。9、使用环境： -20℃~40℃10、主机重量：24kg11、外形尺寸：410×320×370(mm)12．采样器：磁控线圈三、仪器测试原理将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。

广西北海真空度开关测试仪选择参数5，显示器检查：此时，显示器逐笔点亮，六位一致不多笔画少笔画。检查完毕需按【复位键】。选择参数6，启动高压：这时，高压指示灯亮，高压产生，显示器后四位显示高压值，单位是万伏。做该项检查时，注意高压线位置，以免发生危险。3.2.5选择参数7，内部数据存储器检查：仪器内计算机对内部数据存储器进行严格检查，显示器显示出正在接受检查的单元的地址，若出错，则计算机停止检查，显示器的值即是出错地址。单元编号以8000H—9FFFH，当接近9FFFH时，按住上下键，则检查结束时，退出该项检查，反之，则重复检查。3.3管型选择3.3.1测量时，首先确认真空泡管型。参照说明书内附录一或附录二。将真空泡管型对 应的曲线号输入仪器显示窗口管型内。3.3.2若说明书中没有标明所测量的管型时，可于现场量出真空泡直径（外径），寻找对应的曲线号即可。应注意的是测量时尺寸尽量相近，并且接线方式相同。3.3.3 使【选择键】有效，然后用↑键↓键调整管型参数，调出所需的曲线号（详见第二章仪器介绍/性能特点/第三节）3.3.4如果没有可代用的参数，则可使【校验键】有效，这样可直接给出电离电流，一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。3.3.5被测管型是10KV以上选用选择开关位，10KV以下选用选择开关低档位。3.4 测量3.4.1管型确定后，按下【选择键】退出选择，按下【测量键】。

广西北海真空度开关测试仪 真空断路器应配用规定型号的真空灭孤室。配用的直空灭孤室型号在产品技术条件中规定。真空灭孤室上应有性的出厂编号 用以装配真空断路的真空灭孤室内的气体压力应低于1.33×10-3Pa 真空断路的允许贮存期不短于15年。（以下内容从略。）附录B：中华人民共和国行业标准10～35KV户内高压真空断路器 DL 403－91订货技术条件1 范围范围1.1 适用范围本订货技术条件适用于额定电压为10～35KV，频率为50Hz的三相和单相户内高压真空断路器（以下简称真空断路器）及其配用的真空开关管（简称开关管，又称灭孤室）。该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。1.2 引用的标准真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订化技术条件》外，还应符合本技术条件的规定。其基本试验要求和方法尚应满足下列标准的规定：GB3309《高压开关设备常温下的机械试验》；GB311.1《高压输变电设备的绝缘配合》；GB11022《高压开关设备通用技术条件》；GB763《交流高压电器在长期工作时的发热》；GB2421～2424《电工电子产品基本环境试验规程》；GB2706《交流高压电器动、热稳定试验方法》；1.3 使用环境条件（以下内容从略）。2 额定参数（中间内容从略）。中华人民共和国能源部 1991－03－06批准 实施2 真空开关管（即灭孤室）的有效期15～20年。在允许期之末，真空开关管的真空度不得大于6有效期包括储存期和使用年限，此时间从真空断路器出厂（真空断路器制造厂）之日算起。额定参数配合（以下内容从略。3结构和技术要求（以下内容从略）。4试验项目、试验方法与检验规则（中间内容从略）储存期的检查在规定的使用有效期内，开关管内的真空度不得高于6.6×10-2Pa。。检查储存期的方法是：将开关管置于磁控真空计中，记下测得的真空度值Pn，静置tnd后，复测其真空度值Pn＋1由下式计算储存期T（a）tn值根据需要确定，但不得少于7d。注：使用本式计算储存期应注意排除吸附作用和无件排所作用对真空度的影响。5出厂检验（以下内容从略）。6标志、包装、运输和保管（以下内容从略）。单位名称：青岛天正华意电气设备有限公司税
