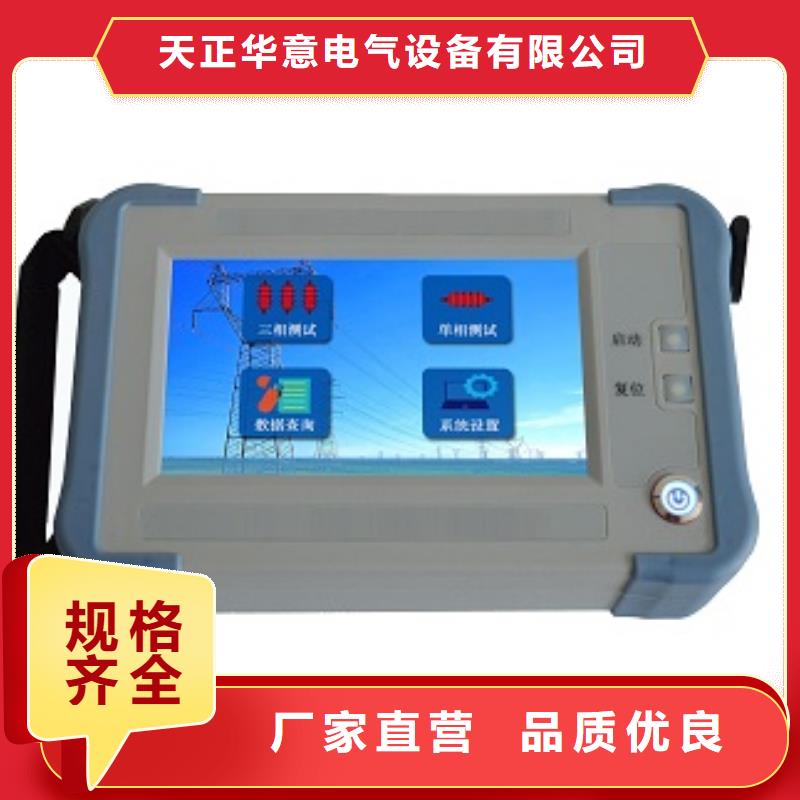

福建莆田电容电流测试仪配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。目前，我国配电网的PT接线方式有以下几种：1、3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图 4和图 5所示。对于这两种方式，均从N-L两端注入测试信号。根据所用PT的不同，分成三种类型：3PT： 、 3PT1： 、 3PT2： 。图 4 N接地方式图 5 B相接地方式图 4、图 5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。这时，必须将运行方式转换为图 4或图 5所示的运行方式。常见的采用3PT接线方式的配网其运行方式如图 6所示：图 6 常见的采用3PT接线方式的配网运行方式测试步骤：（1）检查测量用的PT高压侧中性点是否安装有高阻消谐器，如有，将其短接。从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。而无需关心系统内的其他PT的情况。如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。（2）检查消弧线圈是否全部退出运行。在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。同时只考虑被测电压等级的情况，无需考虑其他电压等级的情况。例如，被测变电站A为10kV系统，并通过联络线与变电站B的10kV系统相连，变电站A有2台消弧线圈，变电站B有1台消弧线圈，则测量时有电气联系的这3台消弧线圈均要退出运行；而35kV系统有无消弧线圈则无需考虑。（3）退出PT 开口三角的消谐装置。如果经过实测证明，开口三角所接的某些厂家某些型号的二次消谐装置对测量结果没有影响，则消谐装置可以不退出运行。一般对于微电脑控制的消谐器，其只有在系统有谐振发生时才动作，该类消谐器一般对测量无影响。（4）如果PT二次侧并列运行（很少见），则将其改为单独运行。

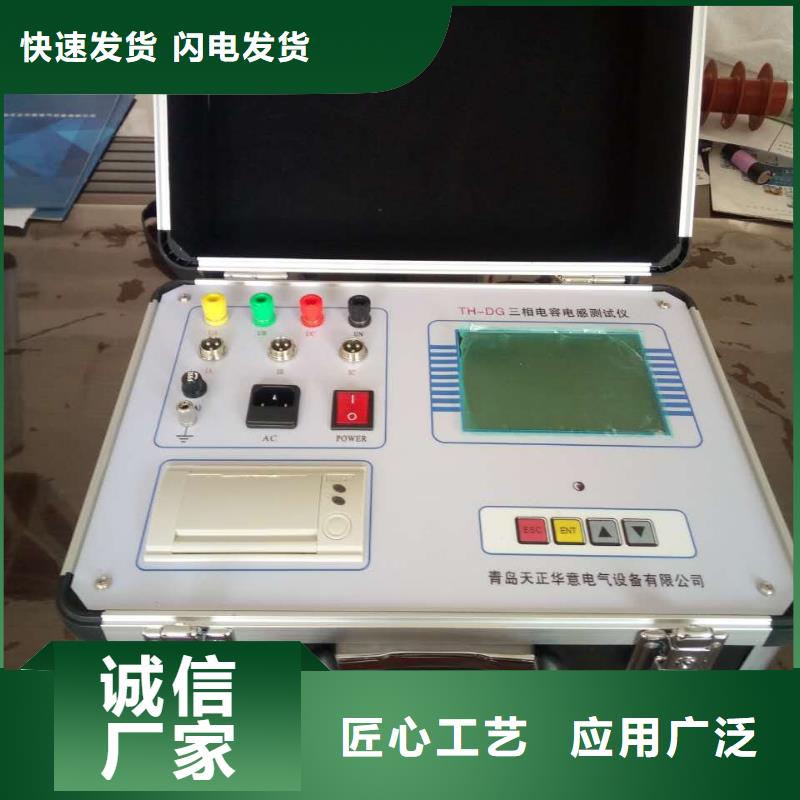

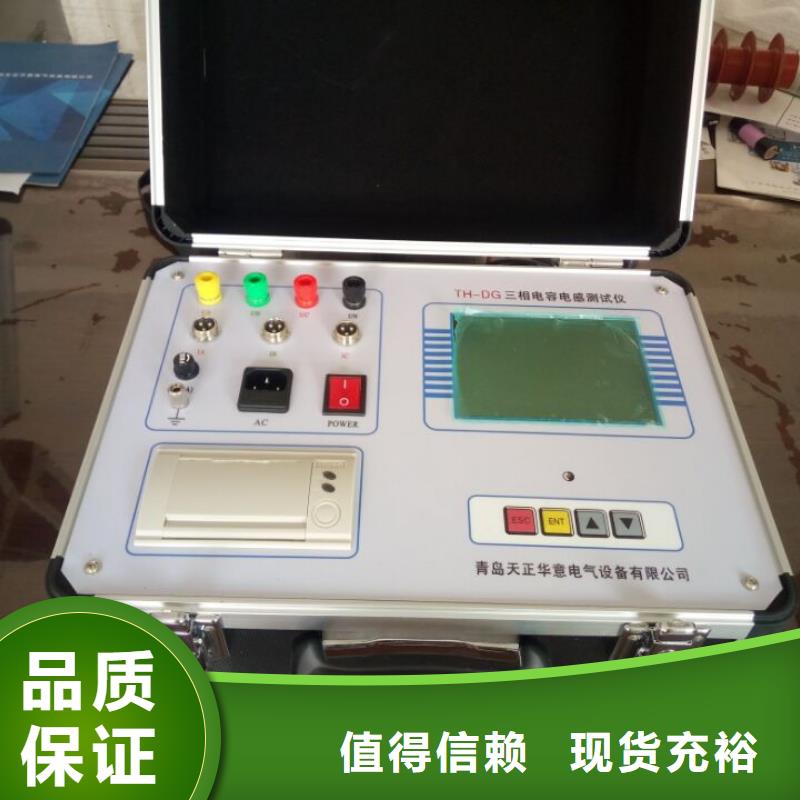

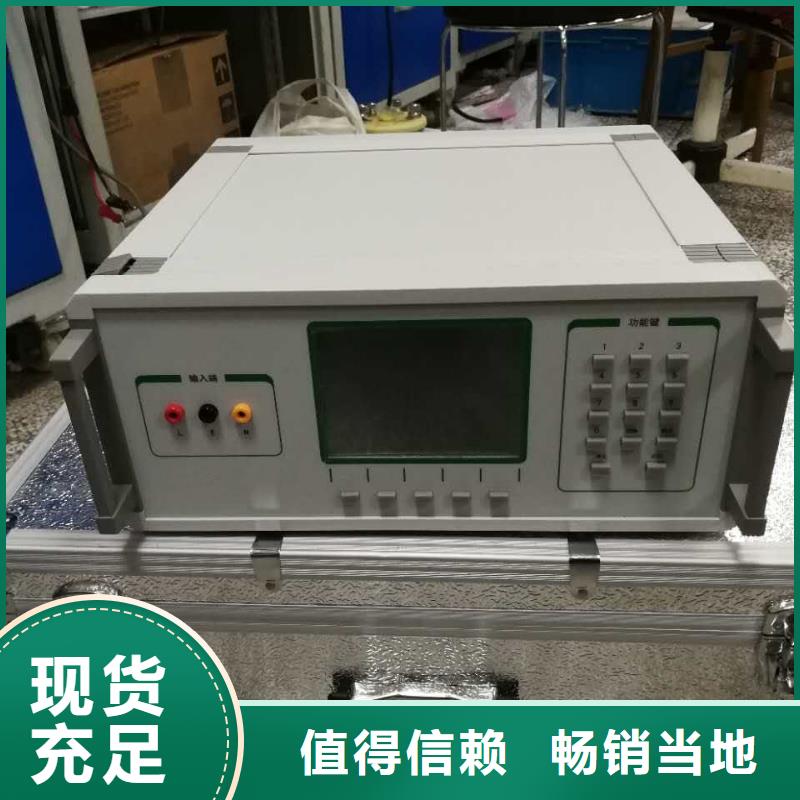

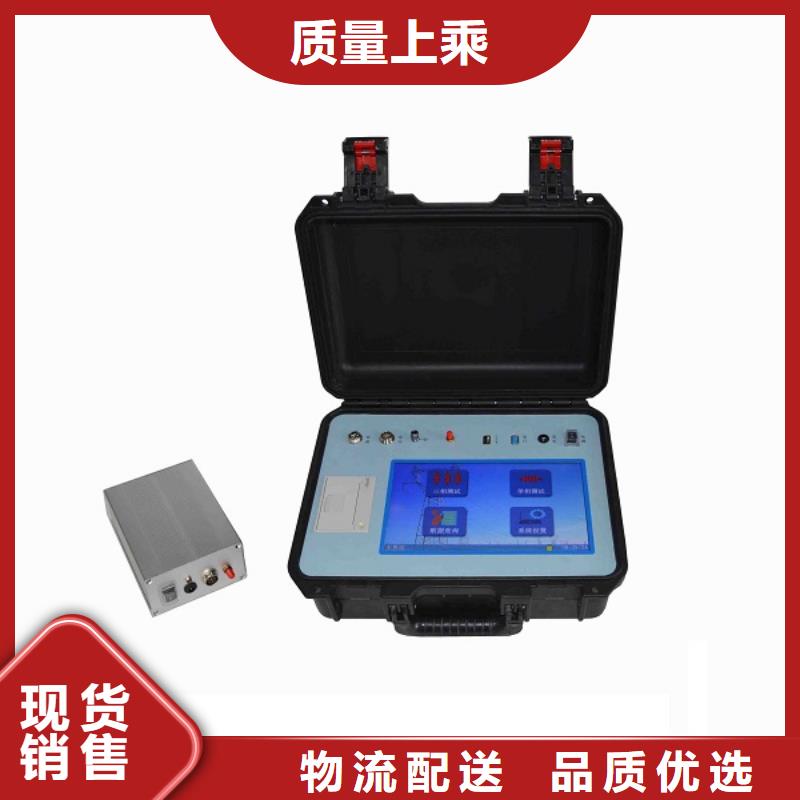

福建莆田电容电流测试仪主要技术指标使用环境：温 度：15C~25C 相对湿度：＜80％（25C） 海拔高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：1）测量范围：电容：0.1μF～2000μF；电感：0.1mH～2H；2）分辨率（即模拟的标准调节细度）：电容：0.01μF；电感：0.01mH；3）电容允许误差：±（0.2％读数＋0.04％满量程）；电感允许误差：±（0.2％读数＋0.04％满量程）；4）其他参数：背景电容范围：50μF～2000μF；电压输入范围：（0~30）V；电流输出范围：（0~20）A；频率响应范围：40Hz~65Hz。四、工作原理图1工作接线图DRC-1型电容电感测试仪校验装置，其工作时的接线如图1所示。在检定过程中，将被检电容电感测试仪的电压输出端子U＋、U-分别和校验装置的电压输入端子Uin＋、Uin-连接，将被检电容电感测试仪的电流输入端子（钳形电流测试夹）和校验装置的电流输出端子连接。1.电容测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(1/jωC)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电容测量值C试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差C误差＝C试品?C，进而达到了对被检电容电感测试仪的“电容”测量功能进行检定的目的。
