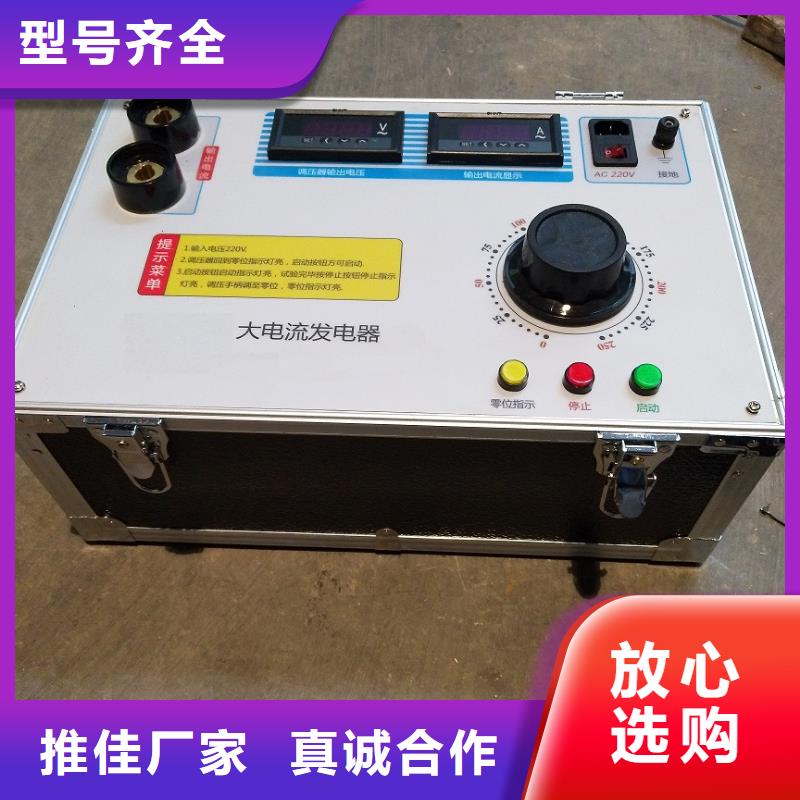

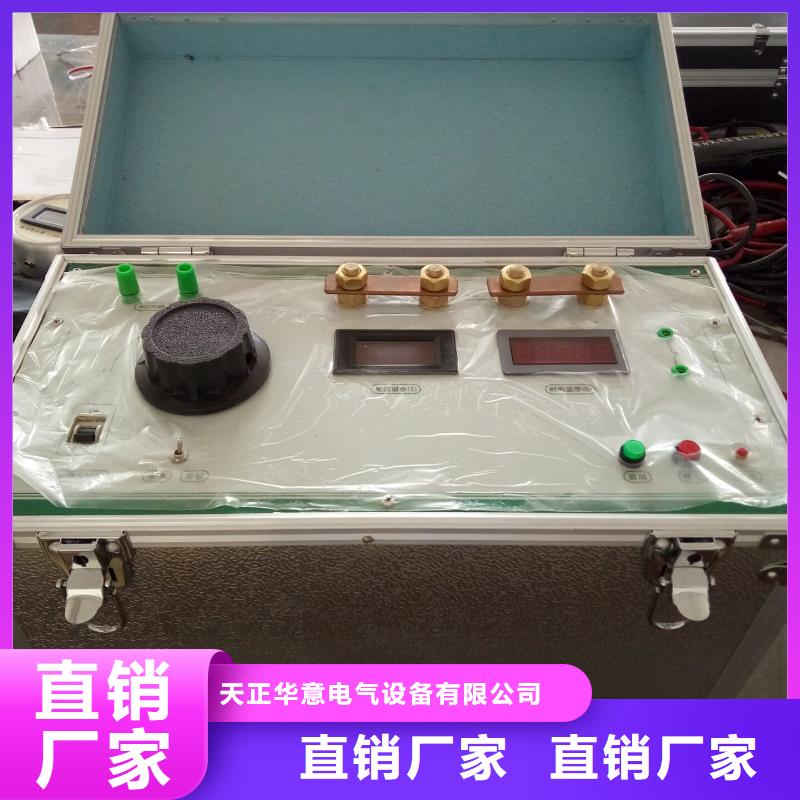

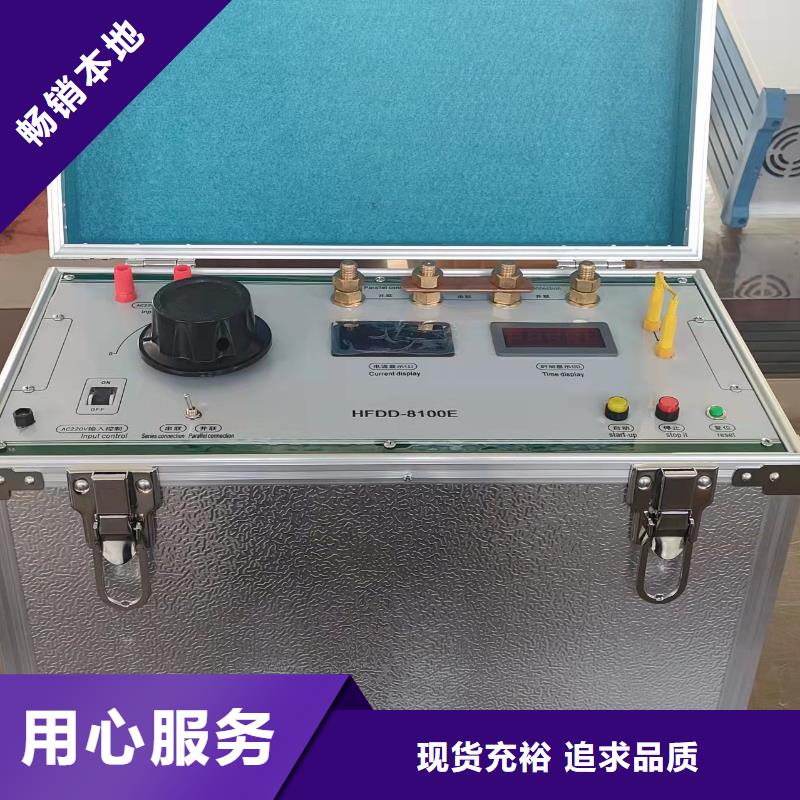

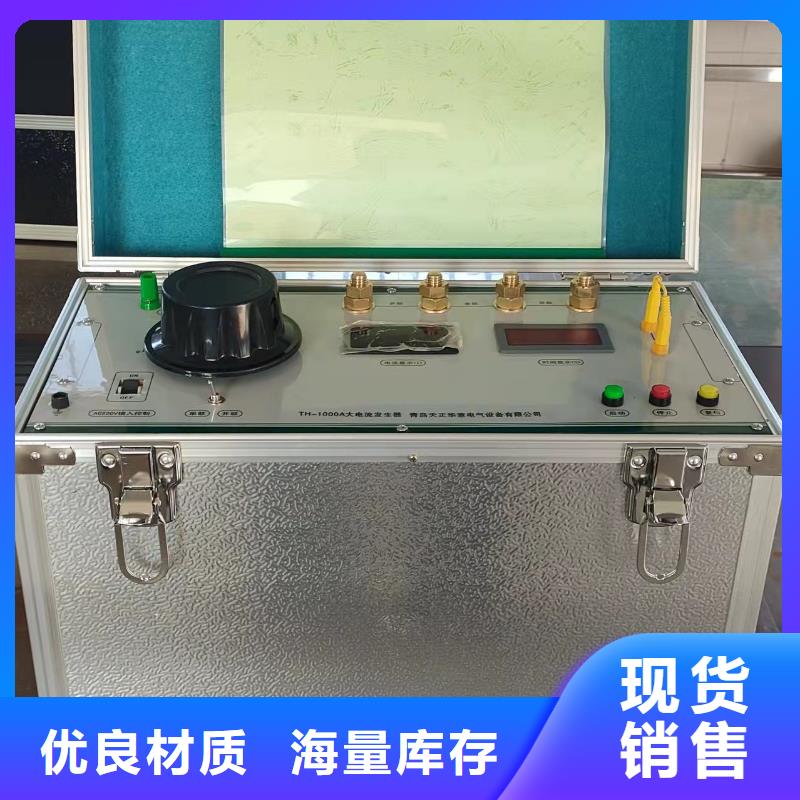

辽宁大电流发生器.工作原理由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、大电流输出端子：通过该端子进行电流输出。显示屏：电流值、输出时间在此显示。电源输市电AC220V接入端子电源开关：采用空气开关来控制设备电源。5、操作按键：实现人机对话。五、操作说明1.页面说明1）、进入系统:大电流输出界面大电流设置界面2）自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启 动开始计时，到设定输出时间完毕停止输出）参数设置2.设定电流输出自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.电流回路原理六注意事项为了操作人员及仪器的，确保仪器接地良好。试验准备时接好地线，工作完毕时，拆除接地线。接入仪器的电源要求能承受20A电流冲击。仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。设定过流保护的电流值应不超过仪器额定输出电流值。在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘防机械损伤。储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒,不可以放在特潮湿的仓库.

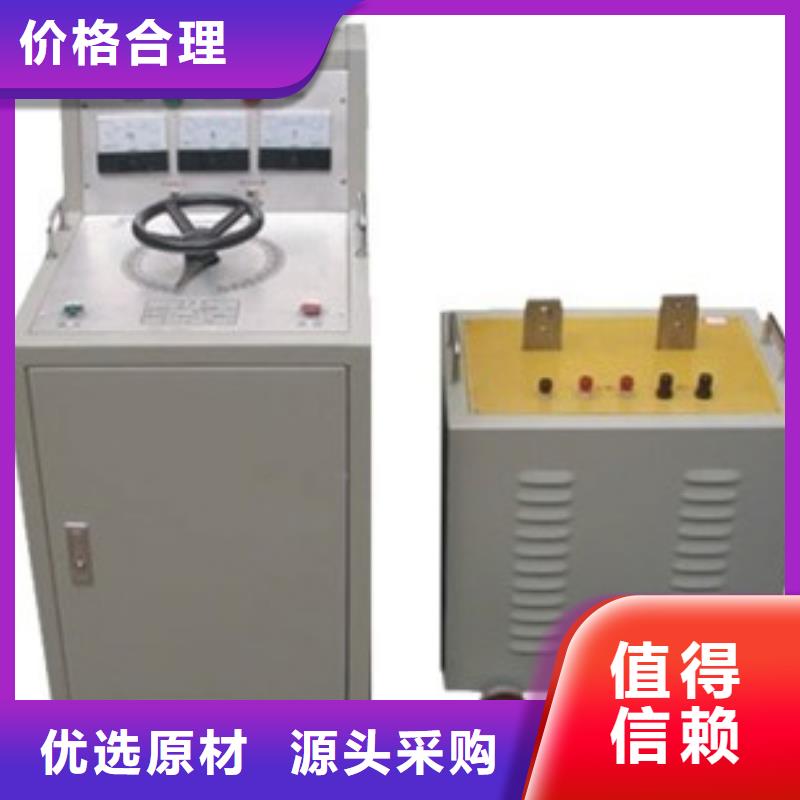

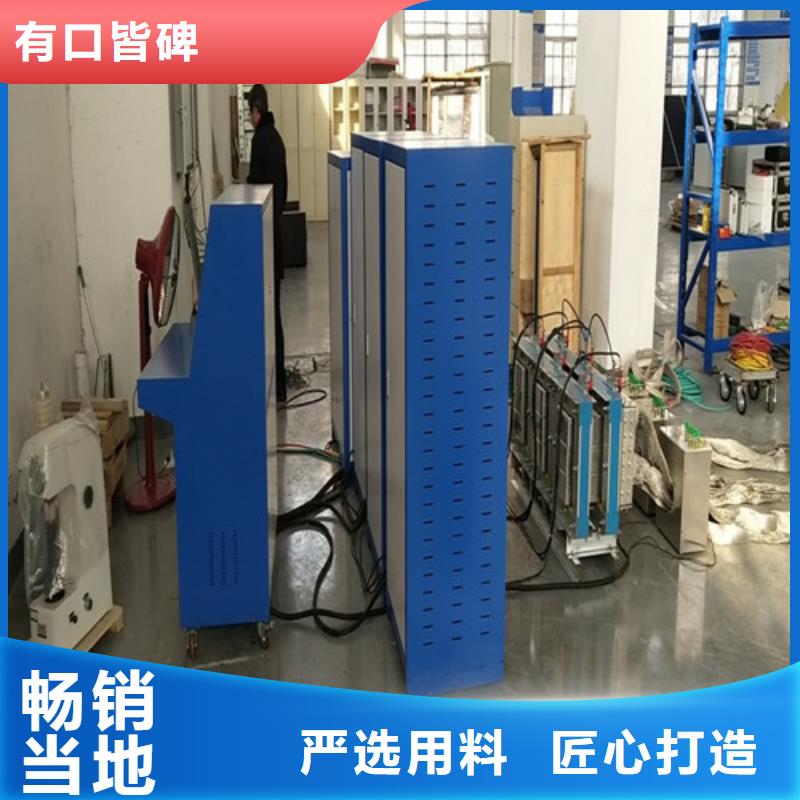

辽宁大电流发生器 智能三相电流源的技术条件规范，均依照 开关柜行业标准和规范，如果标准之间有差异，以较高标准执行。在配电网中运行的电力设备如配电变压器、开关柜、环网柜、隔离开关、真空开关、消弧线圈、电抗器等大电流设备，当其内部存在因制造不良、老化及外力破坏等因素造成的绝缘缺陷时，就会造成设备温升升高的故障或绝缘事故，严重影响到配电网的正常运行。为防止此类重大事故的发生，温升试验是保证各大电流设备使用寿命和运行的重要试验。是真实检验各个电力设备尤其是通过大电流易发热部位是否合格的检验方式。为了保证电力设备的可靠性，温升试验系统的建立显得尤为重要。 标准对各电力设备的各部位温升限值做出了明确规定，并提出了相应的试验方法。温升试验的目的，一是为了验证各电力设备设计结构及冷却系统是否合理；二是为了验证各电力设备在规定的条件下，的温升是否满足标准规定的限值。
