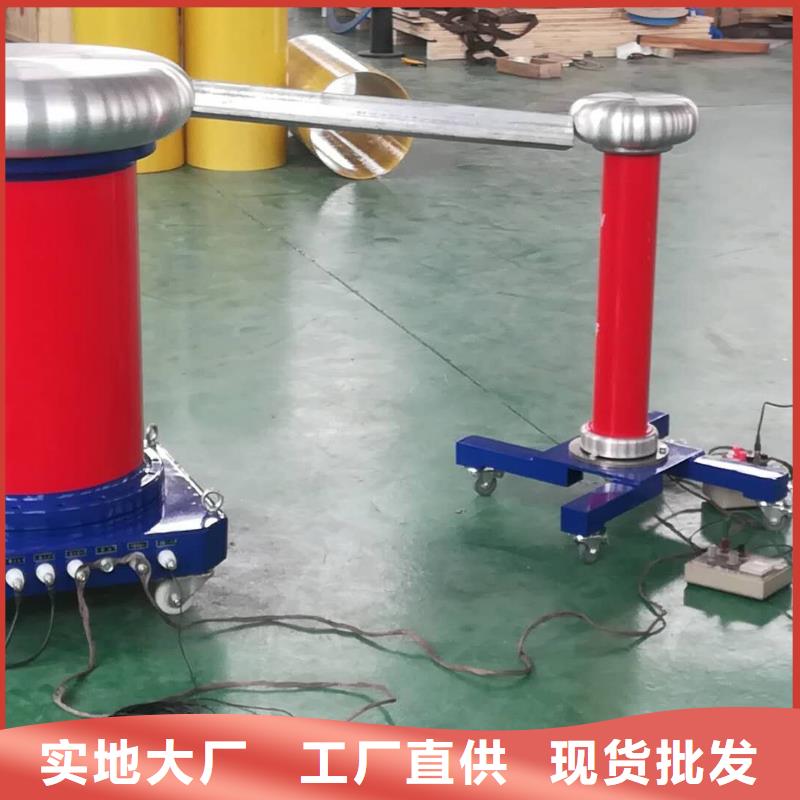

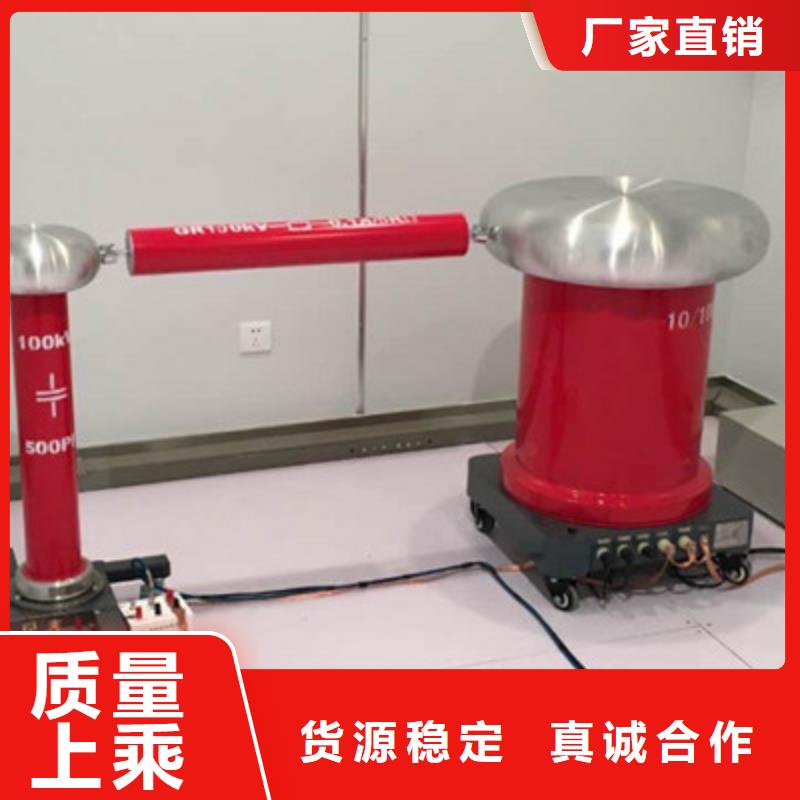

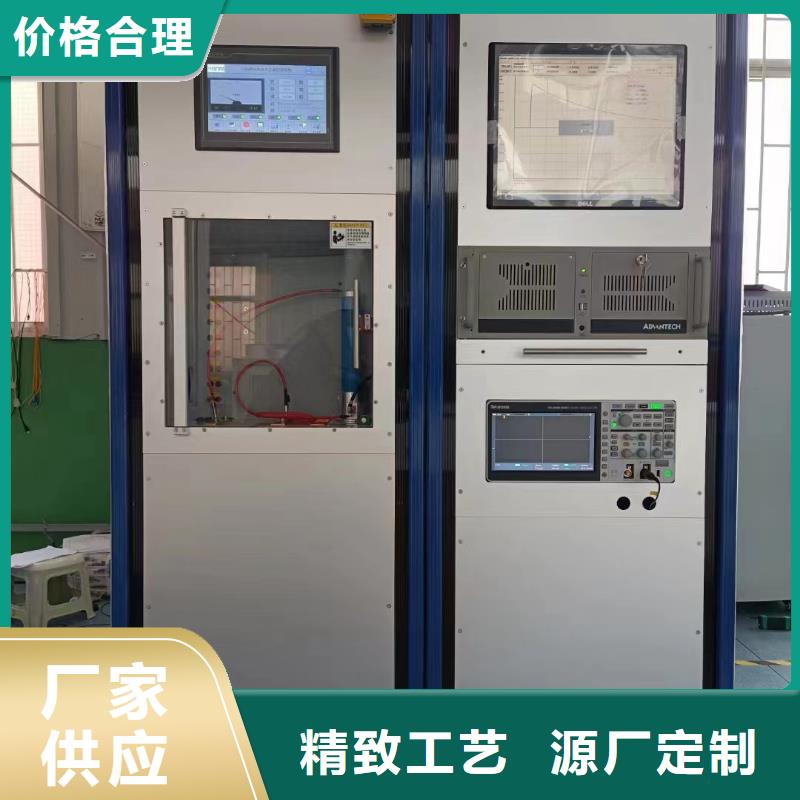

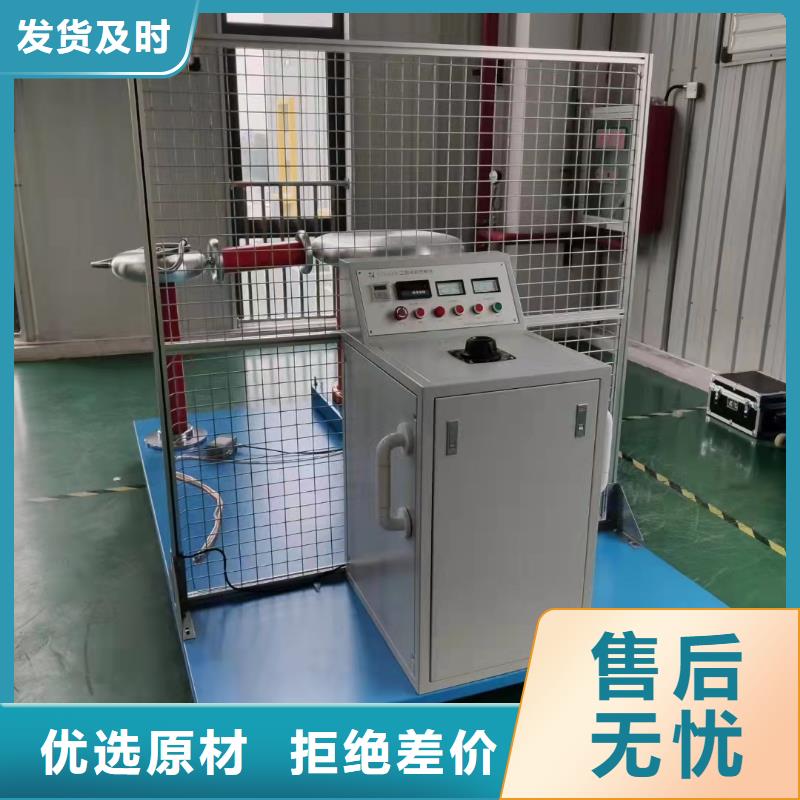

福建福州工频高压局放试验装置 下面介绍一些主要视为干扰或非正常放电的情况：（1）悬浮电位物体放电波形特点：在电压峰值前的正负半周两个象限里出现幅值。脉冲数和位置均相同，成对出现。放电可移动，但它们间的相互间隔不变，电压升高时，根数增加，间隔缩小，但幅值不变。有时电压升到一定值时会消失，但降至此值又重新出现。原因：金属间的间隙产生的放电，间隙可能是地面上两个独立的金属体间（通过杂散电容耦合）也可能在样品内，例如屏蔽松散。 （图 5—04）（2）外部电晕放电波形特点：起始放电仅出现在试验电压的一个半周上，并对称地分布在峰值两侧。试验电压升高时，放电脉冲数急剧增加，但幅值不变，并向两侧伸展。 原因：空气中高压或边缘放电。如果放电出现在负半周，表示处于高压，如果放电出现在正半周则处于地电位。(图5—05)（3）液体介质中的电晕放电波形特点： （图 5—06）放电出现在两个半周上，对称地分布在峰值两侧。每一组放电均为等间隔，但一组幅值较大的放电先出现，随试验 电压升高而幅值增大，不一定等幅值；一组幅值小的放电幅值相等，并且不随电压变化。原因：绝缘液体中或边缘放电。如一组大的放电出现在正半周，则处于高压；如出现在负半周，则地电位。

福建福州工频高压局放试验装置 抗干扰措施和局部放电图谱简介对于局部放电实验我们怕的就是干扰，下面简单介绍一下实验中可能遇到的干扰以及抗干扰的方法：（一）测量的干扰分类干扰有来自电网的和来自空间的。按表现形式分又分为固定的和移动的。主要的干扰源有以下一些：①悬浮电位物体放电，通过对地杂散电容耦合②外部电晕③可控硅元件在邻近运行④继电器，接触器，辉光管等物品⑤接触不良⑥无线电干扰⑦荧光灯干扰⑧电动机干扰⑨中高频工业设备（二）抗干扰方法采用带调压器，隔离变压器和滤波器的控制电源设置屏蔽室，可只屏蔽试验回路部分可靠的单点接地，将试验回路系统设计成单点接地结构，接地电阻要小，接地点要与一般试验室的地网及电力网中线分开。采用高压滤波器用平衡法或桥式试验电路利用时间窗，使固定相位干扰处于亮窗之外采用较窄频带，或用频带躲开干扰大的频率范围在高压端加装高压屏蔽罩或半导体橡胶帽以防电晕干扰试验电路远离周围物体，尤其是悬浮的金属固体！（三）初做实验者对波形辨认还是有一定困难的，下面就简单介绍一 放电类型和干扰的初步辩认：1． 典型的内部气泡放电的波形特点：(图 5—01)A．放电主要显示在试验电压由零升到峰值的两个椭圆象限内。B．在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位延伸。C．两个相反半周上放电次数和幅值大致相同（相差至3：1）。D．放电波形可辩。E．q与试验电压关系不大，但放电重复率n随试验电压上升而加大。F．局部放电起始电压Ui和熄灭电压Ue基本相等。G．放电量q与时间关系不大。H．如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。

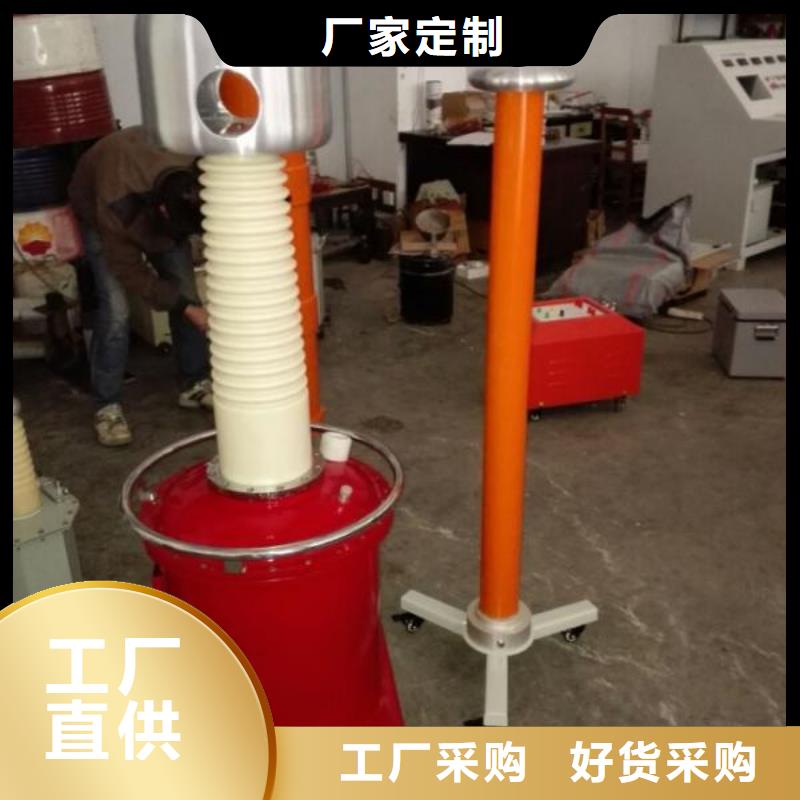

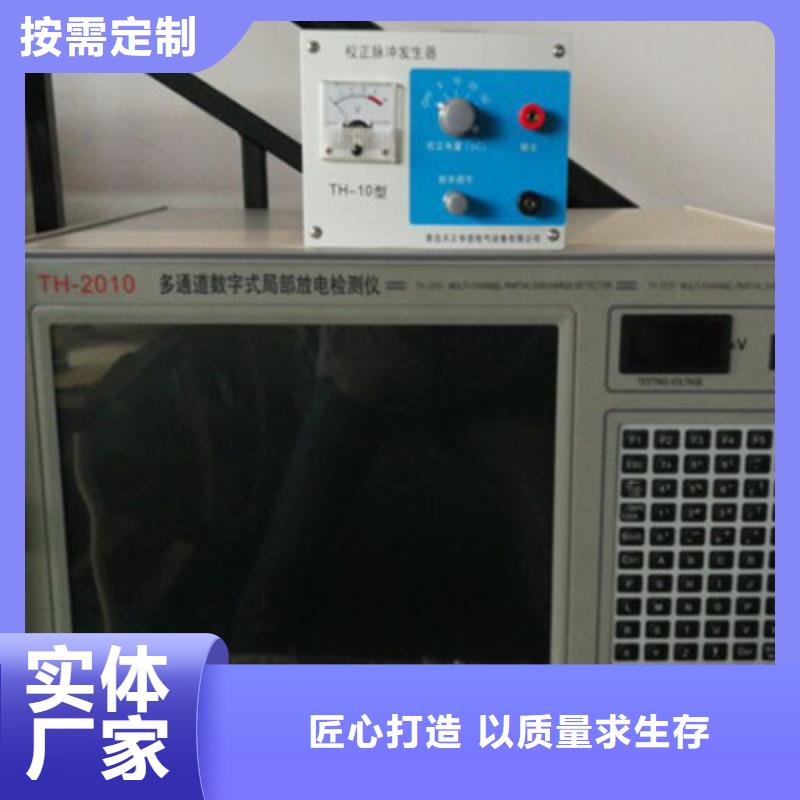

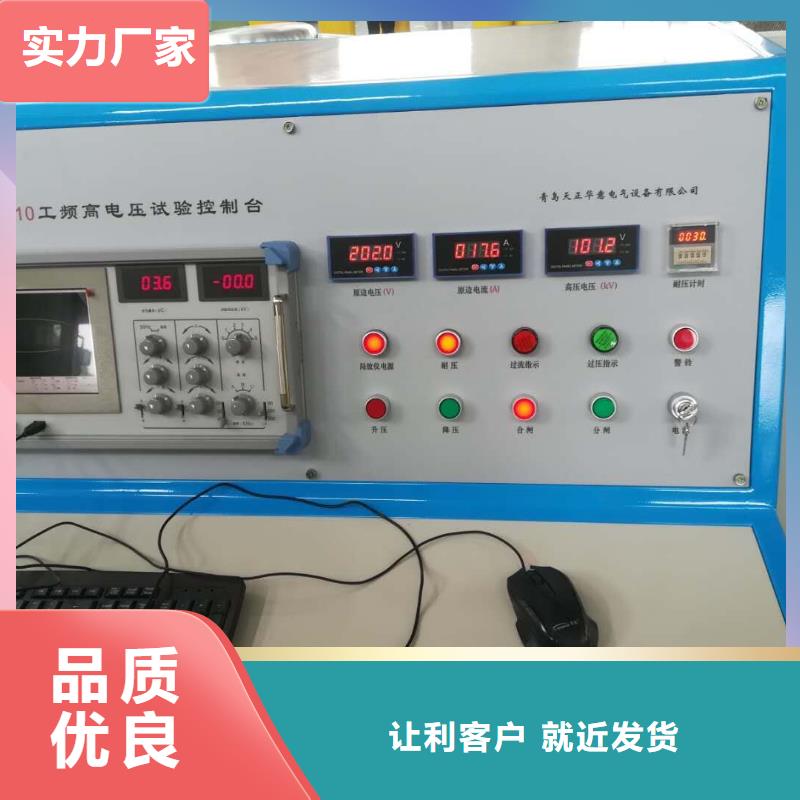

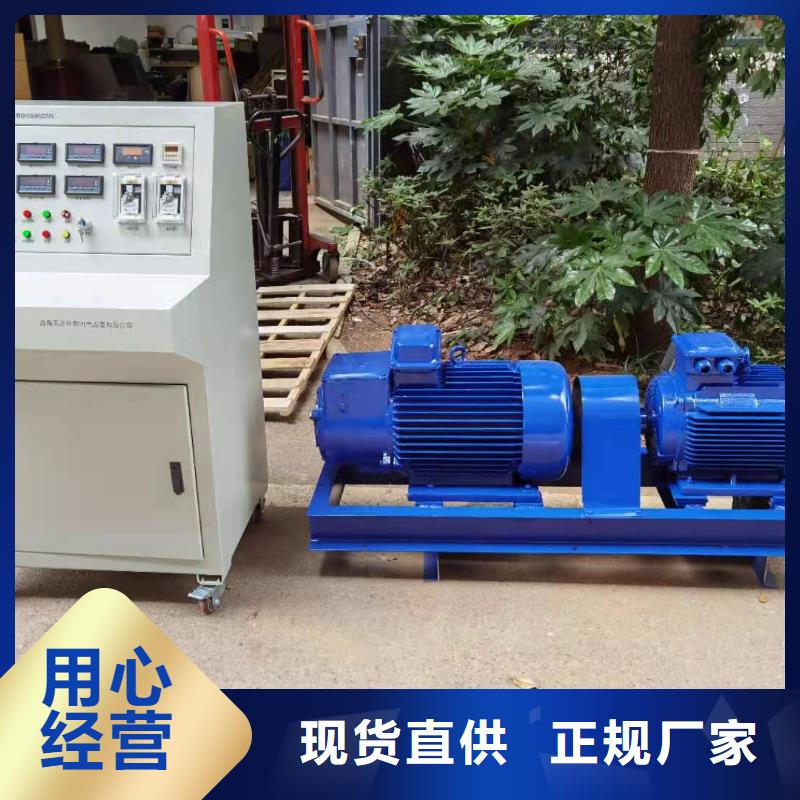

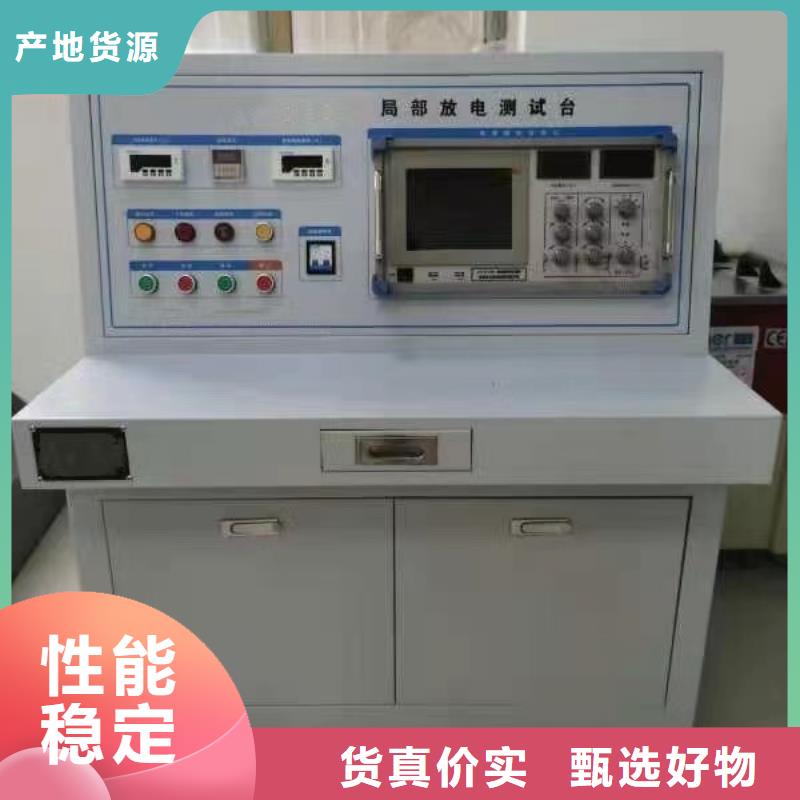

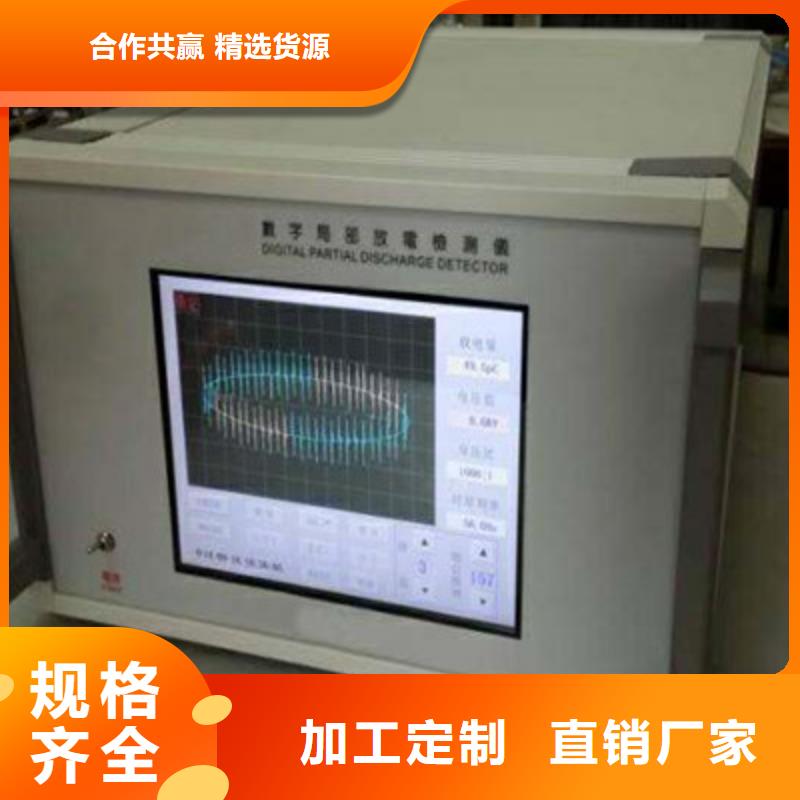

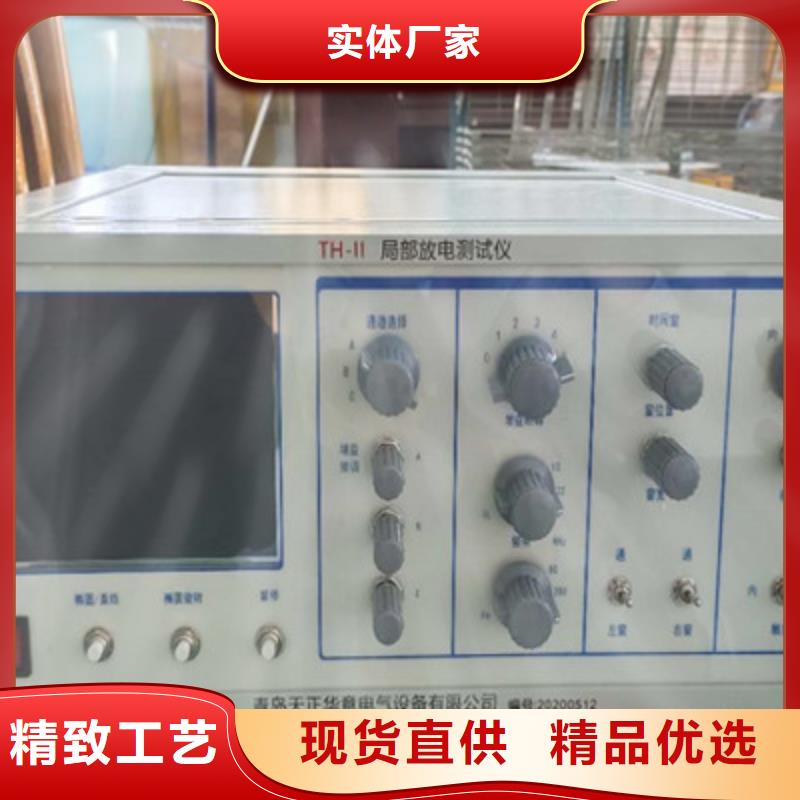

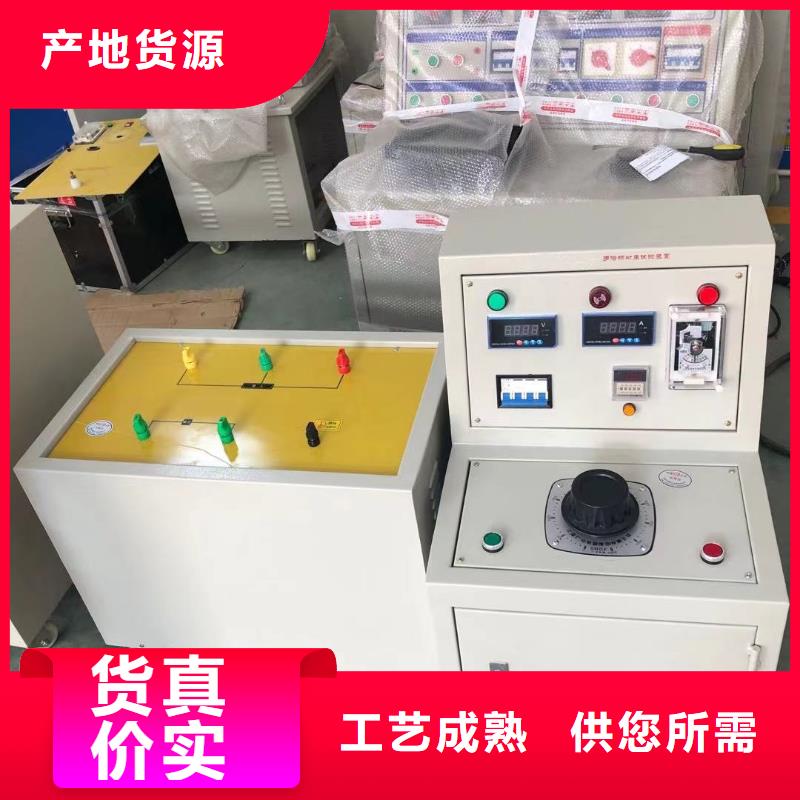

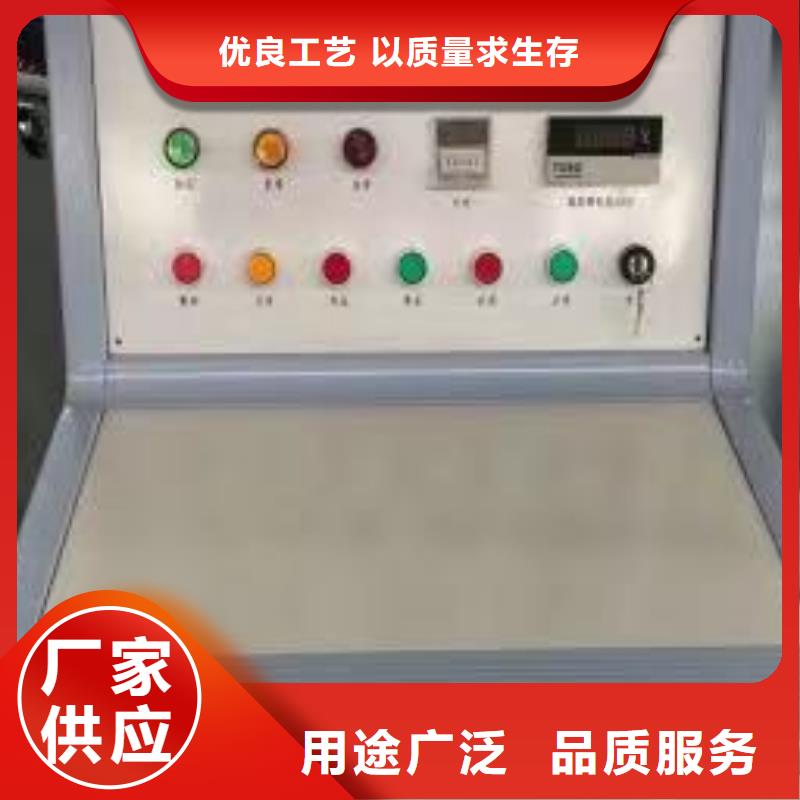

福建福州工频高压局放试验装置 椭圆扫描时基：（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。（2）旋转：以30°为一档旋转，调整观察角度。（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率20dB。（4）正负脉冲响应不对称性±100Hz脉冲上升沿时间：100us注入电容：10PF，100PF电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V八、15KVA三倍频电源变压器输入电压：三相380 V， 50 Hz输出电压： 0 ～ 250 V， 150 Hz输入电流： 22.8 A输出电流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA负载特性：阻性、感性、容性均可调压方式：单相、电动调压允许运行时间：0.5h冷却方式：干式自冷试验控制台1.1、JFE-2003液晶型局部放电检测仪部分本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。产品特点：?局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。?操作与传统的模拟式局部放电测试仪器完全相同，简单易学。?自由选择椭圆、直线、正弦显示方式?采用数字开窗技术，可避免干扰对测量的影响。?任意相位开窗，单窗、双窗任选，椭圆150度旋转。?可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。?可对当前放电图谱进行保存，实现测试结果的可追溯性。
