研发、生产、销售于一体的老牌企业,樊高电气销售部(百色市分公司)fan88848十年以上经验积累,先进的技术,完善的售后,除此之外,我们还提供按需定制的服务,根据您的实际需求,为您量身定制符合您要求的产品。联系人:樊露,地址:[浙江省乐清市象阳镇]。

按原理图将相关仪表和设备连接好，测试前应首先将电流继电器LJ的整定值调至值(作为后备保护)，然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。 工频试验电压分别加在被测试品的A和D，B和D，C和D，A和C，B和C，以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，TBP间隙未击穿放电时，数字电流表A2的读数为零或数值很小。 当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该TBP的工放值，试验注意事项a，户内型TBP在做工放试验时。 应先将TBP放在铁板上进行，铁板同时可靠接地，铁板面应略大于TBP下底面,b，用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c，在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。 切忌在放电后继续升高电压,以免损坏保护器,d，用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确，表计是否准确和调压器炭刷是否接触良好，如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。 用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f，试验时,只有内部间隙放电,外围任何部分不得有闪络,g，本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净，安装及注意事项a，户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。 "B"，"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间，相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b，带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。

这有用吗?曝光的案例是：连防雷器一起被烧毁。这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。1)先看前端串接在摄像机输出端的视频号防雷 器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时内部元件将视频线短路接地泄放雷电流。这里应该注意到：摄像机立杆接闪时，视频号防雷器放电通道是：“避雷针体—摄像机—视频短线—防雷器内部放电元件短路—接地点—接地网”;接闪时，避雷针体与防雷器这两个“雷电流放电通道”是并联向地网放电的。2)立杆避雷针接闪时，巨大的放电电流在避雷针体上形成巨大的“雷电 反击电压”;视频号防雷器的上端也同样加有这个“雷电反击电压”。如果这个防雷器能够把40万伏以上的“雷电压”，削减到十几伏、几伏以下，那么这个防雷器泄放雷电流的能力必需大大超过避雷针，使雷电流“主要通过防雷器泄放”，而不是主要通过避雷针泄放。很难想象，“防雷器用≥2.5mm2的绝缘多股铜芯黄绿色软线直接与地网连接”，它的放电能力能远远超过金属立杆?显然不可能，后果只能是“引雷自毁”。3)“专业防雷 厂家”介绍的防雷器都是防感应雷的，没有介绍可以有效防“雷电反击电压”而又不被烧毁的。但是他们积极推出的“安防防雷系统设计”却敢于这么应用，说明这类设计缺乏起码的安防系统概念。如果真有这么厉害的防雷器，那避雷针就可以不用了。4)把“雷电反击电压”直接引入安防系统，到底是防雷还是引雷?对这个问题，2年多来的安防论坛追踪，没有一个“专业防雷厂家”能作出正面解释，他们一律采取回避态度。到目前为止，只见过一 些“专业防雷厂家”，积极倡导安防工程这样设计和应用，没有见过哪个专业厂家的防雷器(浪涌保护器)产品敢于宣传“泄放雷电流的能力可以超过避雷针”，可以的限制“雷电反击电压”。隐患一：把“雷电反击电压”直接引入安防系统摄像机立杆避雷针化，就是指立杆按照避雷针设计，并强调摄像机外壳必须与金属立杆等电位连接。我们来分析防直击雷的“摄像机立杆避雷针化”，对安防系统的影响。

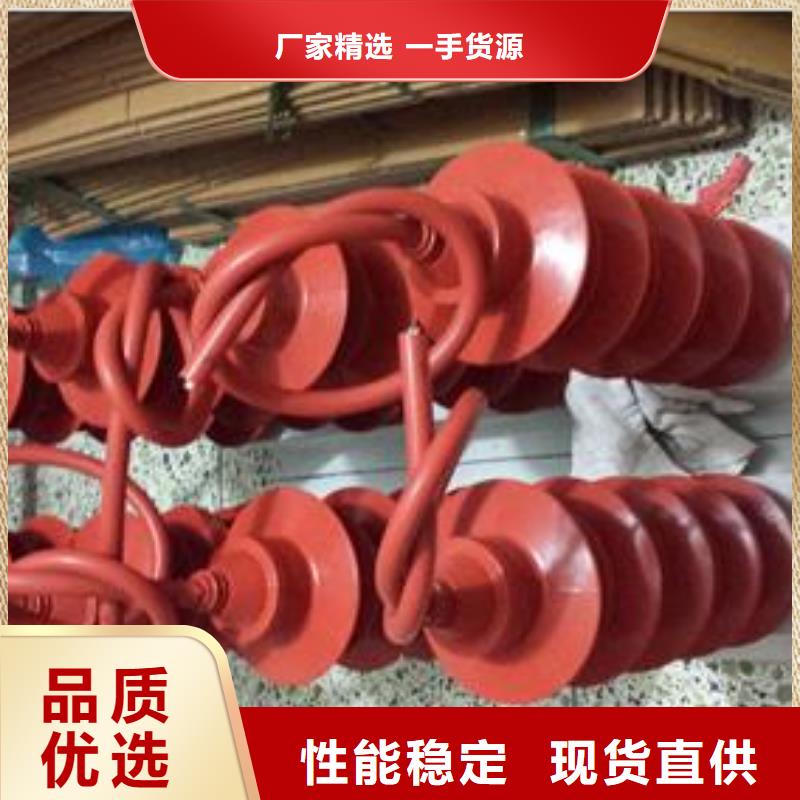

高压避雷器安装方法 (1) 高压避雷器的安装，应便于巡视检查，应垂直安装不得倾斜，引线要连接牢固，避雷器上接线端子不得受力； (2) 高压避雷器的瓷套应无裂纹，密封良好，经性试验合格； (3)高压避雷器安装位置距被保护设备的距离应尽量靠近。避雷器与310kV变压器的较大电气距离，雷雨季经常运行的单路进线不大于15m，双路进线不大于23m，三路进线不大于27m，若大于上述距离时应在母线上增设避雷器。 (4)氧化锌避雷器作用是为防止其正常运行或雷击后发生故障，影响电力系统正常运行，其安装位置可以处于跌开式熔断器保护范围之内。 (5)10KV氧化锌避雷器的引线截面不应小于：铜线一16rmn2；铝线一25mm2。 (6)避雷器接地引下线与被保护设备的金属外壳应可靠地与接地网连接。线路上单组阀型避雷器，其接地装置的接地电阻不大子5Ω。氧化锌避雷器运行原理及故障分析 1、泄漏电流表为零。可能引起该现象的原因有：表计指示失灵;屏蔽线将电流表短接。处理方法为： (1)用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。 (2)用令克棒将屏蔽线与氧化锌避雷器导电部分相碰之处挑开，既可恢复正常。 2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。 3、高压避雷器瓷套管破裂放电。在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。此种情况，应及时停用、更换。 4、避雷器内部有放电声。在工频情况下，避雷器内部是没有电流通过的。
