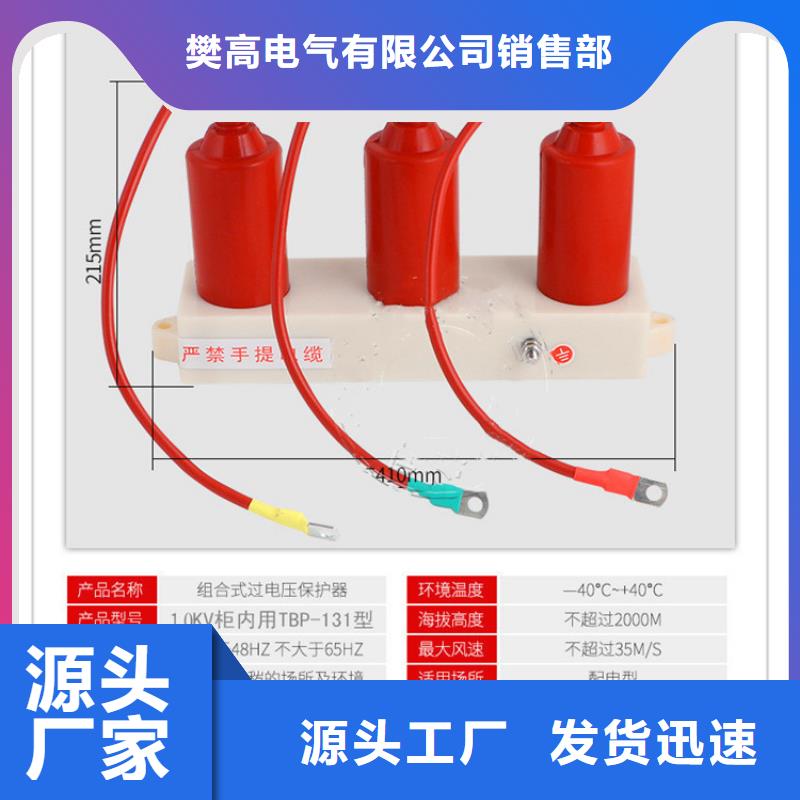

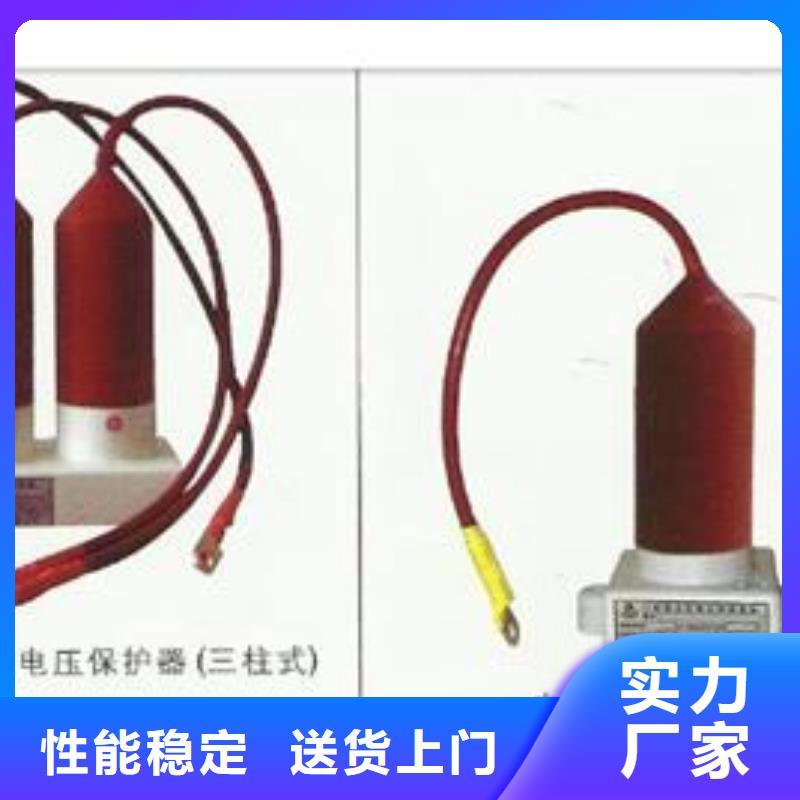

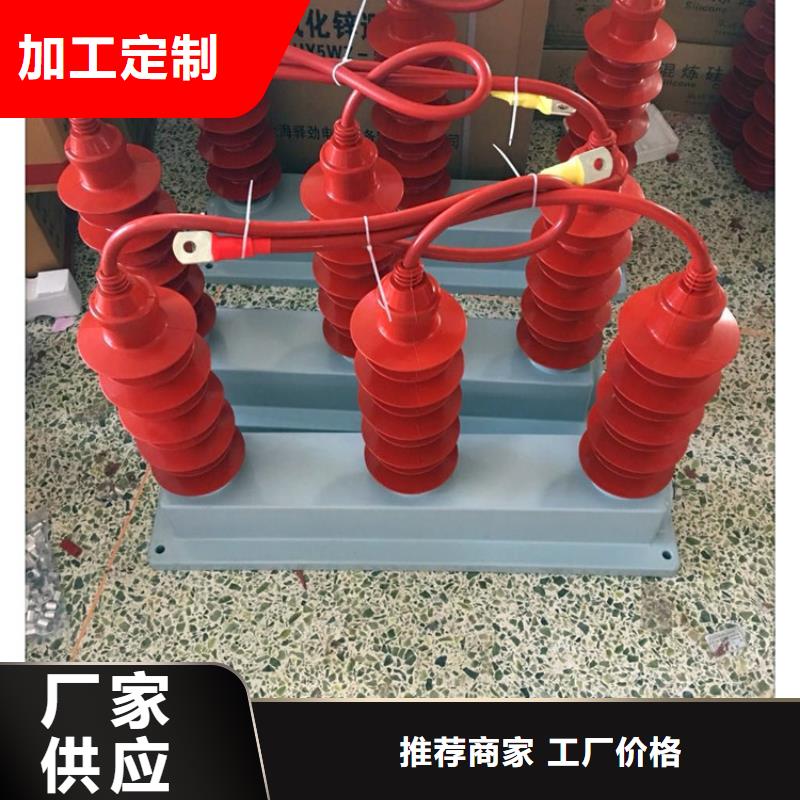

带串联间隙氧化锌避雷器由于增加了串联间隙，MOA可以用数量较少的ZnO电阻片，避雷器在线监测器这时残压可以做的很低，如果火花间隙的放电 电压也很低，则可使避雷器既有很低的保护水平又不致因为泄漏电流阻性分量大以及由此带来的劣化现象和功率损耗问题。 有串联间隙的MOA与无间隙MOA相比，具有较高的耐受系统暂过电压能力，可在系统发生接地故障时保证自身，而且具有较低的雷电冲击放电电压和残压水平，可以为绝缘水平比较弱的设备提 供良好的保护，特别适用于中性点非有效接地系统使用。 三相组合式有串联间隙氧化锌避雷器，它在相 间和相地之间都连接有一定比例的ZnO电阻片或带火花间隙，是一种复合型避雷器，该过电压保护装置对相间过电压有比较好的保护作用。组合式过电压保护器因采用复合绝缘结构，所以在安装上受开关柜尺寸的影响较小，因此越来越被人们所认可。三、过电压保护器的安装及接线是否方便？ 非常方便。我公司生产的过电压保护器无论户内和户外的，都有专门的安装底座和接线端子，避雷器在线监测器适合各种状况的安装及接线， TBP型复合式过电压保护器，是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。用一台保护器可以代替几台避雷器，功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用） 。TBP三相组合式过电压保护器，对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。

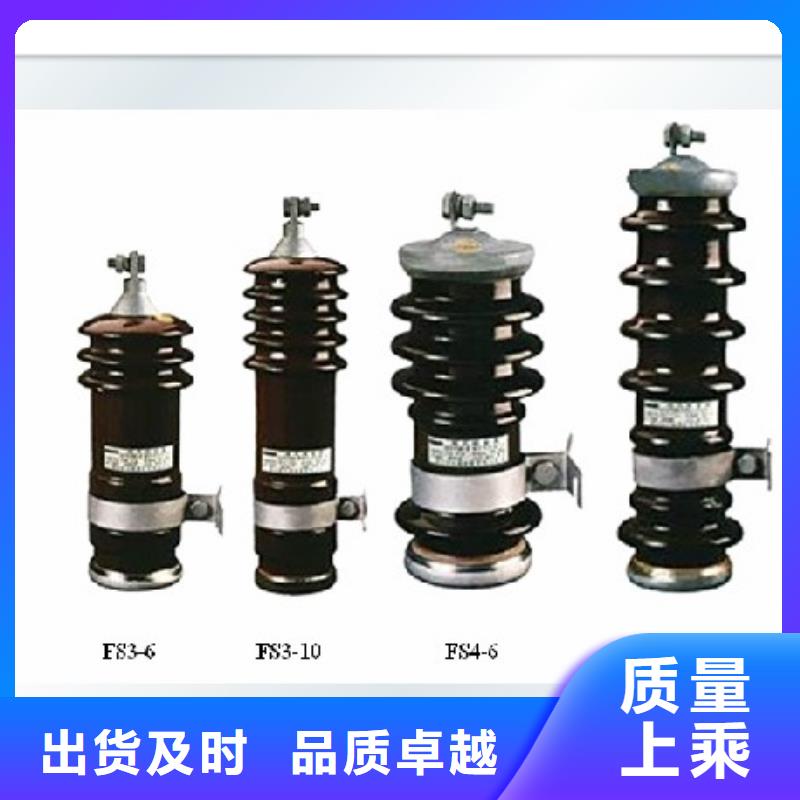

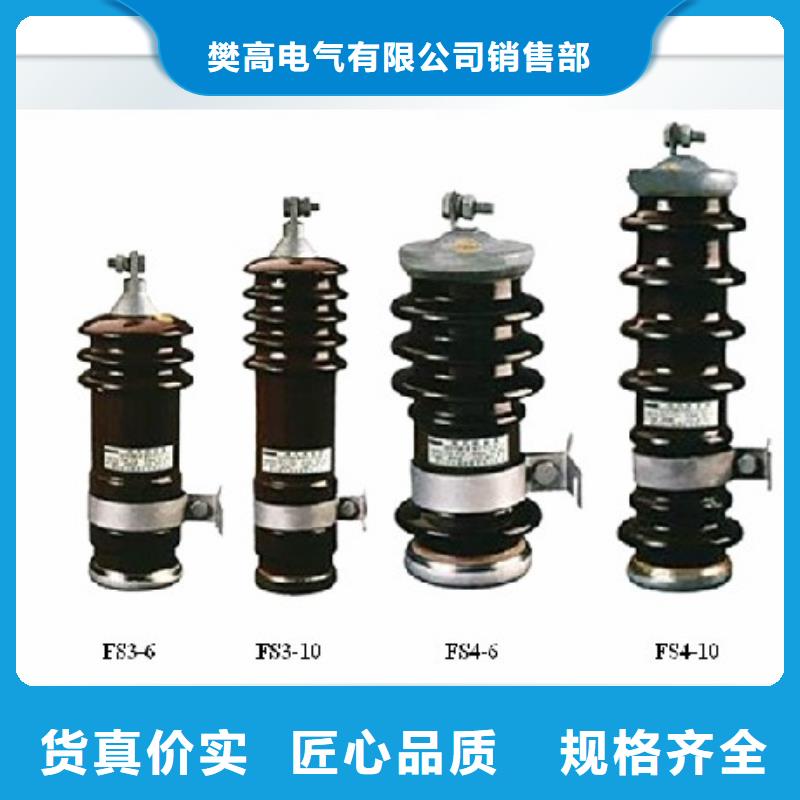

.避雷器绝缘电阻的测量 绝缘电阻的测量，对FS型避雷器而言，主要是检查密封情况，若密封不严必然会引起内部受潮，因而使绝缘电阻明显下降。按预试规程要求，测量时应试验2500V兆欧表进行，测得其绝缘电阻应不低于2500MΩ。测试前将氧化锌避雷器瓷套表面擦干净，否则会因外套表面泄漏电流而影响测试的准确性。为此，在进行测试前需用吸水性好的干净布将瓷套表面擦干净，用细金属线在外套靠前个伞裙下部绕一圈再接到兆欧表“屏蔽”接线柱上以影响。在测试中兆欧表与避雷器连接线要尽量短，并保证电气接触良好，测试时兆欧表应水平放置，摇速均匀，并以每分钟120转为宜，以取得良好的测量效果。防雷器价格对FZ型避雷器而言，除检查内部是否受潮外，还要检查并联电阻是否断裂、老化，若并联电阻老化、断裂，因接触不良，将使绝缘电阻增大。为确保测量值得准确，应测量二次并比较数据是否有变化。测量应使用同一电压等级的同一块兆欧表进行测量，否则无法比较。 2.直流1毫安参考电压试验 测试时在氧化锌避雷器两端施加0.75倍1毫安直流电压(直流电压脉动率不大于±1.5%)，当通过避雷器的电流稳定在1毫安时。避雷器两端的电压应不小于25千伏。 3.直流泄漏电流试验 测试时在避雷器两端施加0.75倍1毫安直流电压后，通过氧化锌避雷器的泄漏电流应不大于50μA。在测试过程中，当泄漏电流达到30μA后还要继续升高电压，这时泄漏电流会剧增，此时应缓慢升高电压，如升压过快测量会不准确。为防止瓷套表面泄漏电流的影响，测试前应使用吸水性好的布将瓷套外表面擦干净，以影响。 4.带并联电阻避雷器电导电流的测量 并联电阻避雷器型号测量带的电导电流使用的安表，其表的准确度应不低于1.5级，连接导线要粗且短，以减小导线电阻对测量的影响。测量时还要注意电晕电流及高电压周围杂散电容的影响。不宜用静电电压表测量。测试设备要远离容易产生干扰磁场的设备，或设置屏蔽措施。测量电导电流时，其直流试验电压的施加应从足够低的数值开始然后缓慢升高，分段施加电压并分段读取电导电流值。待试验电压保持在规定时间后，如安表指针没大摆动，其显示值即为该电压的电导电流值。如果并联电阻老化、接触不良，则电导电流明显下降，若并联电阻断裂，则电导电流降到零。假如并联电阻本身进水受潮，电导电流会急剧增大，一般可达1000μA以上。为确保高压避雷器测试数的、准确，还要对不同温度下测量的电导电流值进行比较，并将它们换算到同一温度的电导电流值。经验证明，温度每升高10℃，电导电流则大约增大3%~5%。过电压保护器试验原理 为防止有意外因素对产品的损坏，在避雷器投运之前，应进行试验及定期检测。

按原理图将相关仪表和设备连接好，测试前应首先将电流继电器LJ的整定值调至值(作为后备保护)，然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。 工频试验电压分别加在被测试品的A和D，B和D，C和D，A和C，B和C，以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，TBP间隙未击穿放电时，数字电流表A2的读数为零或数值很小。 当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该TBP的工放值，试验注意事项a，户内型TBP在做工放试验时。 应先将TBP放在铁板上进行，铁板同时可靠接地，铁板面应略大于TBP下底面,b，用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c，在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。 切忌在放电后继续升高电压,以免损坏保护器,d，用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确，表计是否准确和调压器炭刷是否接触良好，如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。 用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f，试验时,只有内部间隙放电,外围任何部分不得有闪络,g，本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净，安装及注意事项a，户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。 "B"，"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间，相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b，带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。
